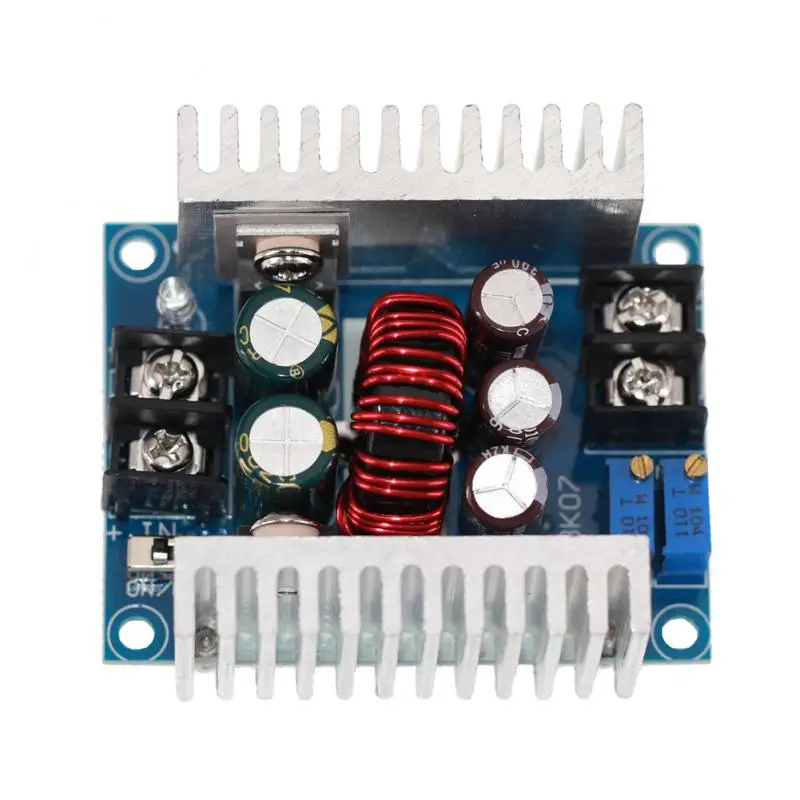

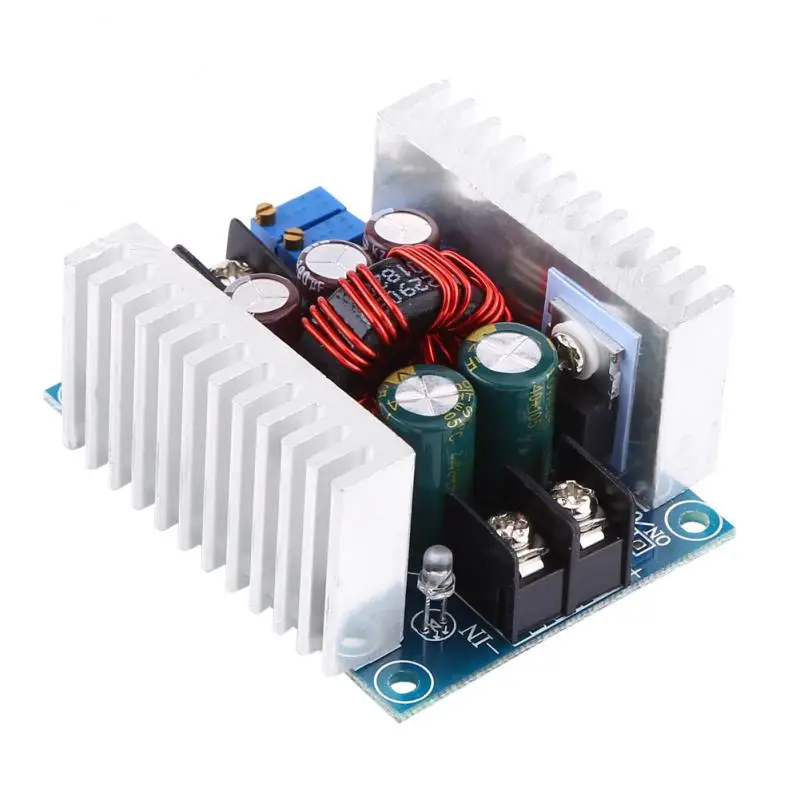

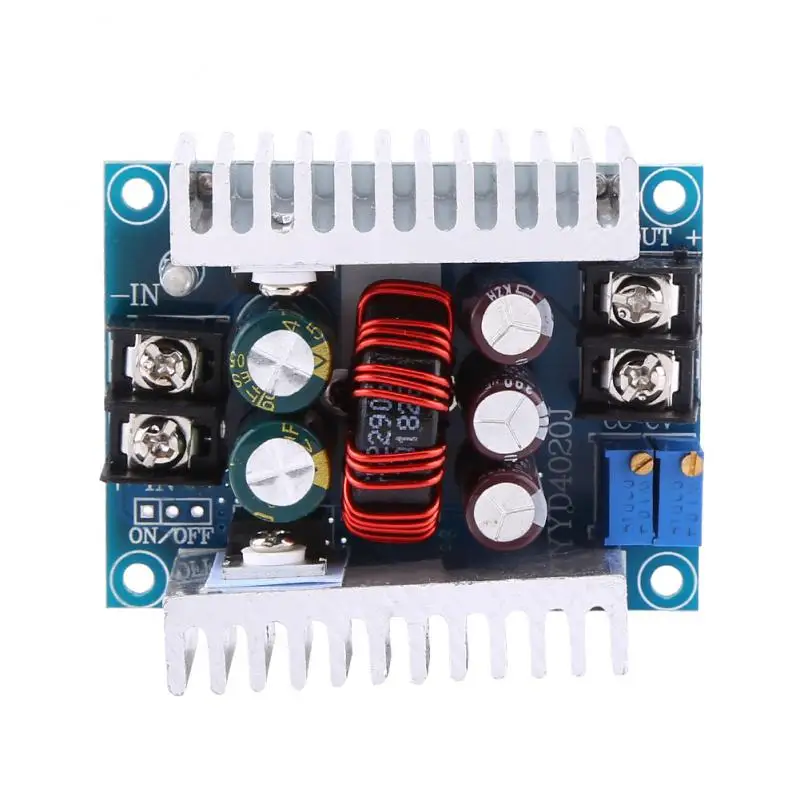

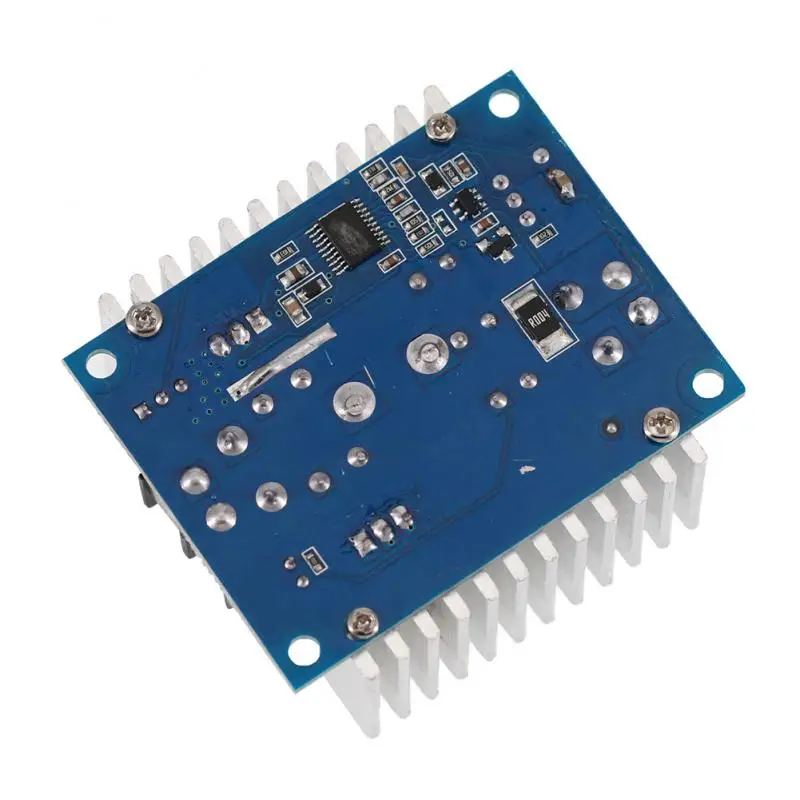

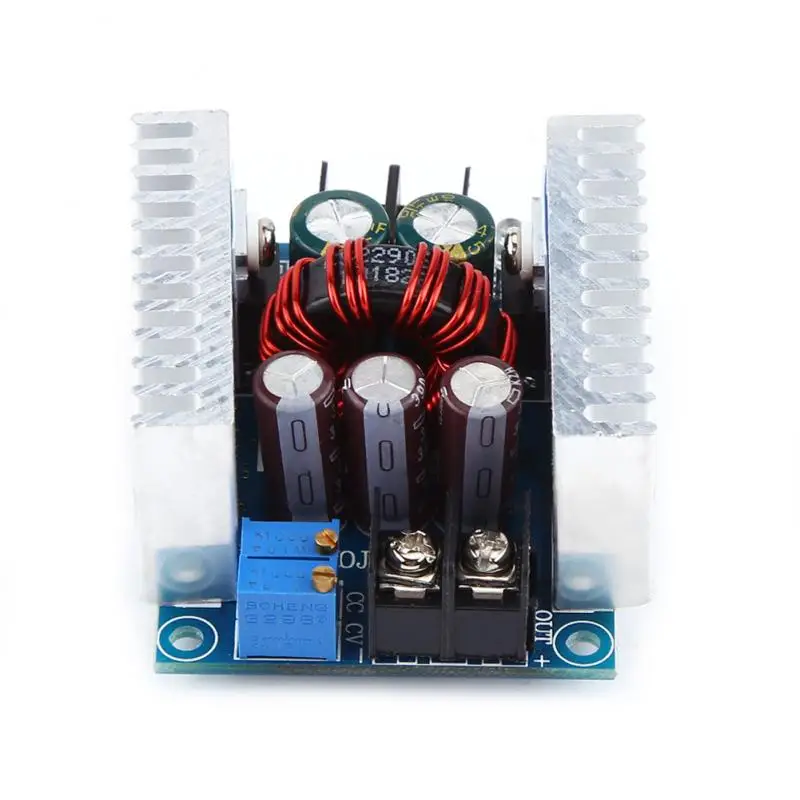

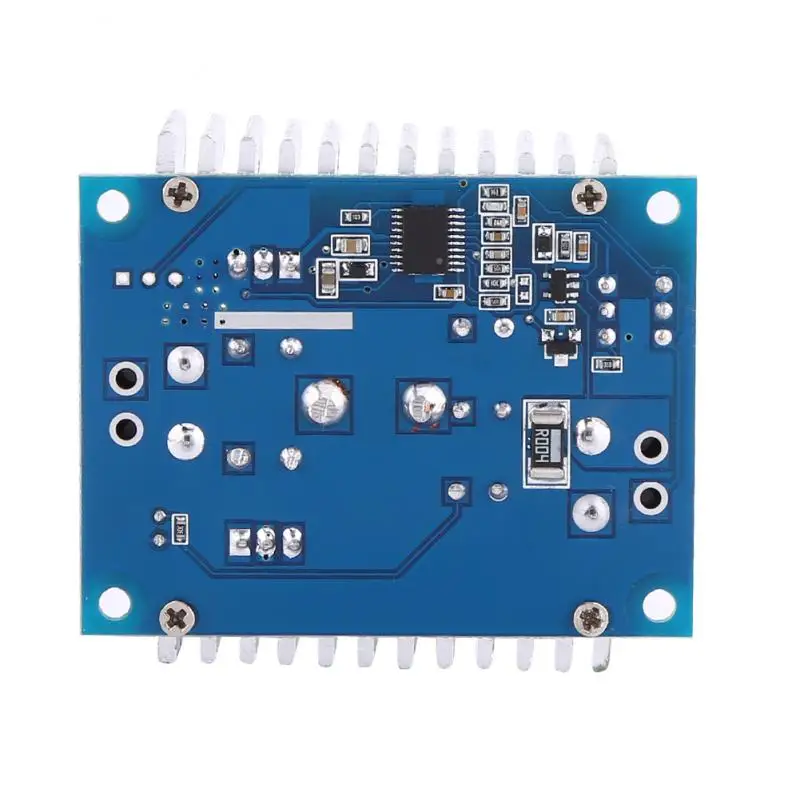

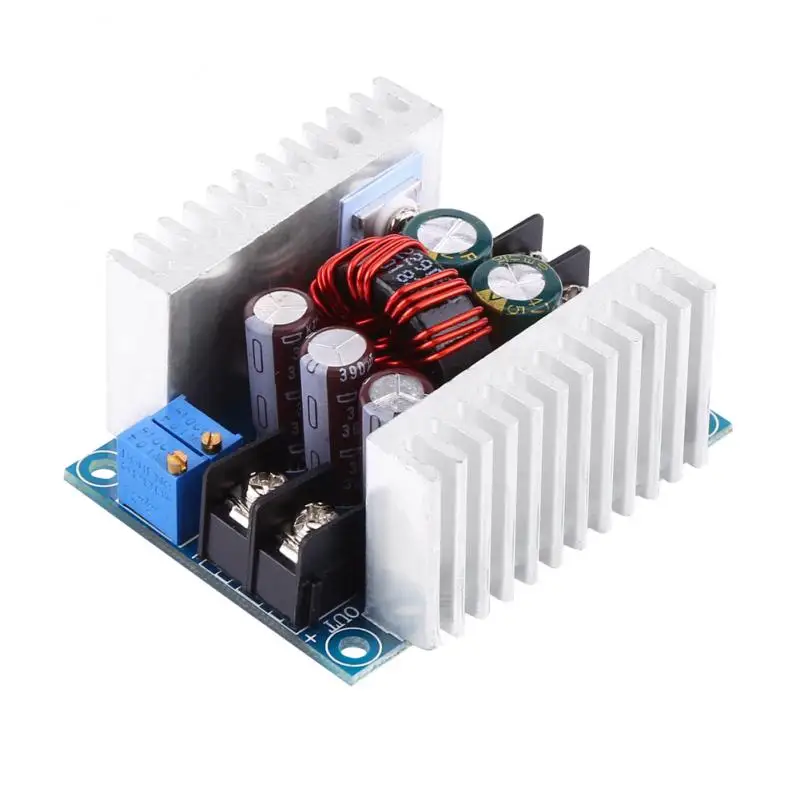

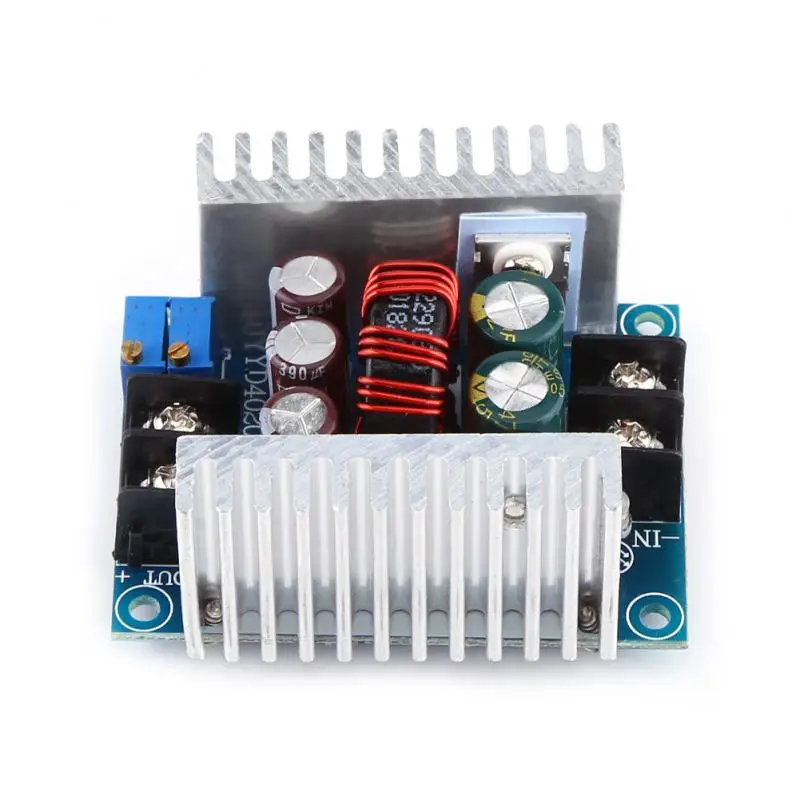

Понижающий модуль питания высокой мощности с синхронным выпрямлением

Понижающий модуль питания высокой мощности с синхронным выпрямлением

Описание:

100% Новинка и высокое качество!

Введение в технологию синхронного выпрямления:

Синхронное выпрямление-это новая технология, которая использует специальный силовой MOSFET с очень низким сопротивлением для замены выпрямительного диода для уменьшения потерь выпрямления. Он может значительно повысить эффективность преобразователя постоянного/постоянного тока и отсутствует напряжение мертвой зоны, вызванное барьерным напряжением Шоттки. МОП-транзисторы питания-это устройства, управляемые напряжением, которые имеют линейную связь в характеристиках Вольт-Ампер при включении. При использовании силового MOSFET в качестве выпрямителя требуется, чтобы напряжение затвора было синхронизировано с фазой выпрямленного напряжения для завершения функции выпрямления, поэтому это называется синхронным выпрямлением. Технология синхронного выпрямления значительно снижает потери выпрямления на выходе импульсного источника питания, тем самым повышая эффективность преобразования и снижая нагрев самого источника питания.

Тип модуля: Синхронная ректификация, неизолированный понижающий постоянный ток, модуль постоянного напряжения, зарядный Модуль CC CV

Область применения: Мощный светодиодный привод постоянного тока, зарядка литиевых аккумуляторов (в том числе ферроэлектрических), 4 в, 6 в, 12 В, 14 в, зарядка аккумуляторов 24 В, никель-кадмиевая никель-водородная батарея (аккумуляторная батарея) Зарядка, солнечные панели, ветряные турбины

Входное напряжение: 6-40 В постоянного тока

Выходное напряжение: Непрерывная регулировка (1,2-35 В постоянного тока) в течение более 32 в (применимо для приложений, где входное напряжение выше выходного напряжения не может быть увеличено)

Выходной ток: максимум 20a для 15a в течение длительного времени (температура силовой трубки превышает 65 градусов, добавьте охлаждение вентилятора, выходное напряжение высокого напряжения, пожалуйста, снимите)

Диапазон ограничения тока: 0,2-20A (регулировка) модуль более 65 градусов, пожалуйста, добавьте вентилятор.

Наименьшая разница напряжения: 3 в

Способ регулировки выходного тока:

1. Отрегулируйте потенциометр CV и установите выходное напряжение до нужного вам напряжения в соответствии с требованиями к нагрузке.

2. Установите потенциометр CC против часовой стрелки примерно на 30 оборотов (т. Е. Установите выходной ток к минимуму), Подключите светодиодный и настройте потенциометр CC на необходимый вам ток. Для зарядки аккумулятора, после того, как аккумулятор разрядится, он будет подключен к выходу и настроить CC до необходимого вам тока. (Обязательно используйте разряженный аккумулятор при зарядке, т. К. Аккумулятор оставлен в аккумуляторе.) Больше, ток зарядки меньше.)

Спецификация:

Рабочая частота: 150 кГц

Эффективность преобразования: Эффективность до 96% зависит от разницы давления и условий использования

Пульсация на выходе: Пульсация около 50 мВ (без шума) Полоса пропускания 20 м (только для справки) вход измерение 24 В

Рабочая температура: от-10 °C до + 75 °C) (Пожалуйста, обратите внимание на температуру силовой трубки для фактического использования. Если температура слишком высокая, используйте теплоотвод или снижение)

Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение)

Защита от короткого замыкания на выходе: есть (мгновенная защита) постоянный ток (значение постоянного тока не может быть коротким замыканием в течение длительного времени)

Защита обратного подключения на входе: отсутствует,

Выходная антиреверсивная перфузия: нет, для самозаряженной или индуктивной нагрузки необходимо добавить 2-полюсную трубку!

Метод подключения: Клеммная колодка

Размер модуля: 60*53*30 мм

Характеристики:

Рабочая частота: 150 кГц

Эффективность преобразования: Эффективность до 96% зависит от разницы давления и условий использования

Пульсация на выходе: Пульсация около 50 мВ (без шума) Полоса пропускания 20 м (только для справки) вход измерение 24 В

Рабочая температура: от-10 °C до + 75 °C) (Пожалуйста, обратите внимание на температуру силовой трубки для фактического использования. Если температура слишком высокая, используйте теплоотвод или снижение)

Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение)

Защита от короткого замыкания на выходе: есть (мгновенная защита) постоянный ток (значение постоянного тока не может быть коротким замыканием в течение длительного времени)

Защита обратного подключения на входе: отсутствует,

Выходная антиреверсивная перфузия: нет, для самозаряженной или индуктивной нагрузки необходимо добавить 2-полюсную трубку!

Метод подключения: Клеммная колодка

Размер модуля: 60*53*30 мм

Посылка входит:

Модуль питания 1*300 Вт
