Lor GPS HAT V1.0 версия Lora/GPS _ HAT-это модуль расширения для LoRaWan и ues с разъемом Raspberry Pi |

Lora/GPS_HATНедорогой модуль дляЛораван и GPSДля ues с Raspberry Pi. Этот продукт предназначен для тех, кто заинтересован в разработке решений lorпризы.

Шляпа Lora/GPS основана наПриемопередатчик SX1276/SX1278. НадписьL80 GPS (на базе MTK MT3339)Предназначен для приложений, в которых используется GPS, подключенный через последовательные порты к Raspberry Pi, таких как приложения синхронизации или Общие приложения, которые требуют информации GPS.

Трансиверы Lora/GPS HAT оснащены модемом дальнего действия LoRa™, который обеспечиваетСверхдальнее распространение спектра связи и Высокая помехоустойчивость при минимизации потребления тока. Шляпа Lora/GPD может достигать чувствительности более-148 дБм, используя недорогой кристалл и Билл материалов. Высокая чувствительность в сочетании со встроенным усилителем мощности + 20 дБм обеспечивает лучший в отрасли бюджет связи, что делает его оптимальным для любого применения, требующего диапазона или надежности.LoRa™Также обеспечивает значительные преимущества как в блокировке, так и в селективности по сравнению с обычными методами модуляции, решая традиционный дизайн компромисса между диапазоном, помехозащищенностью и энергопотреблением.

Эта плата может автоматически рассчитывать и прогнозировать орбиты с помощью данных эфемериса (до 3 дней), хранящихся во внутренней флэш-памяти, поэтому шляпа может быстро исправить положение даже на уровне сигнала в помещении с низким энергопотреблением. СAlwaysLocate™Технология, шляпа Lora/GPS может адаптивно регулировать время включения/выключения для достижения баланса между точностью позиционирования и энергопотреблением в соответствии с условиями окружающей среды и движения. GPS также поддерживаетАвтоматическое переключение антенныФункция. Он может достигать переключения между внутренней патч-антенной и внешней активной антенной. Более того, он продолжает позиционировать в процессе переключения.

Особенности:

• Частотный диапазон: 868 МГц/433 МГц/915 МГц (предварительно настроить на заводе)
• Низкое энергопотребление
• Совместим с Raspberry Pi 2 Model B/Raspberry Pi 3.
• Модем LoRa™
• Модуляция FSK, GFSK, MSK, GMSK, LoRa™ и OOK
• Обнаружение преамбулы
• Настраиваемая скорость передачи
• Встроенный датчик температуры и индикатор низкого заряда батареи
• Отличный блокирующий иммунитет
• Автоматический RF Sense и CAD со сверхбыстрой AFC
• Поддержка DGPS, SBAS(WAAS/EGNOS/MSAS/GAGAN)
• Автоматическое переключение GPS между внутренней патч-антенной и внешней активной антенной
• PPS VS. NMEA может использоваться во времени
• Поддержка команды SDK
• Встроенный LNA для лучшей чувствительности
• EASY™, передовая технология AGPS без внешней памяти
• AlwaysLocate™, интеллектуальный контроллер периодического режима
• Режим GPS FLP, около 50% энергопотребления обычного режима
• GPS Поддержка защиты от короткого замыкания и обнаружения антенны

• Спецификация Lora:

  • Максимальный бюджет канала связи 168 дБ.
  • + 20 дБм-100 мВт постоянный выход RF по сравнению с
  • + 14 дБм Высокоэффективная па.
  • Программируемая скорость передачи данных до 300 кбит/с.
  • Высокая чувствительность: до-148 дБм.
  • Пуленепробиваемая передняя часть: IIP3 =-12,5 дБм.
  • Отличный блокирующий иммунитет.
  • Низкий ток RX 10,3 мА, 200 на сохраняет регистр.
  • Полностью интегрированный синтезатор с разрешением 61 Гц.
  • Модуляция FSK, GFSK, MSK, GMSK, LoRaTM и OOK.
  • Встроенный битовой СИНХРОНИЗАТОР для восстановления часов.
  • Обнаружение преамбулы.
  • Динамический диапазон 127 дБ RSSI.
  • Автоматический радиочастотный датчик и CAD со сверхбыстрой AFC.
  • Пакет движок до 256 байт с CRC.
  • Встроенный датчик температуры и индикатор низкого заряда батареи.

  Спецификация GPS:

  • Приобретение питания: 25 мА, отслеживание мощности: 20 мА.
  • Совместим с GPS, SBAS.
  • Программируемая скорость передачи данных до 300 кбит/с.
  • Последовательные интерфейсы UART: регулируемый 4800 ~ 115200 бит/с, по умолчанию: бит/с.
  • Частота обновления: 1 Гц (по умолчанию), до 10 гц.
  • Протоколы: NMEA 0183,PMTK.
  • Точность горизонтального положения: автономный цепь <2,5 м.
  • TTFF @-5s дБм с EASY™: Холодный старт <15 с, Теплый старт <, горячий старт <1 с; TTFF @-дБм.
  • Без EASY™: Холодный старт <35 С, Теплый старт <30 с, Горячий старт <1 с.
  • Точность синхронизации: 1PPS out 10ns, время перезарядки <1 с.
  • Точность скорости без помощи <0,1 м/с, точность ускорения без помощи 0,1 м/с; 2;.
  • Чувствительность-148 дБм, отслеживание-165 дБм, повторное приобретение-160 дБм.
  • Динамическая производительность Высота Макс. М, максимальная скорость Макс. М/с, максимальное ускорение 4G.
  • L1 полосный приемник (1575,42 МГц) канал 22 (Отслеживание) /66 (приобретение).

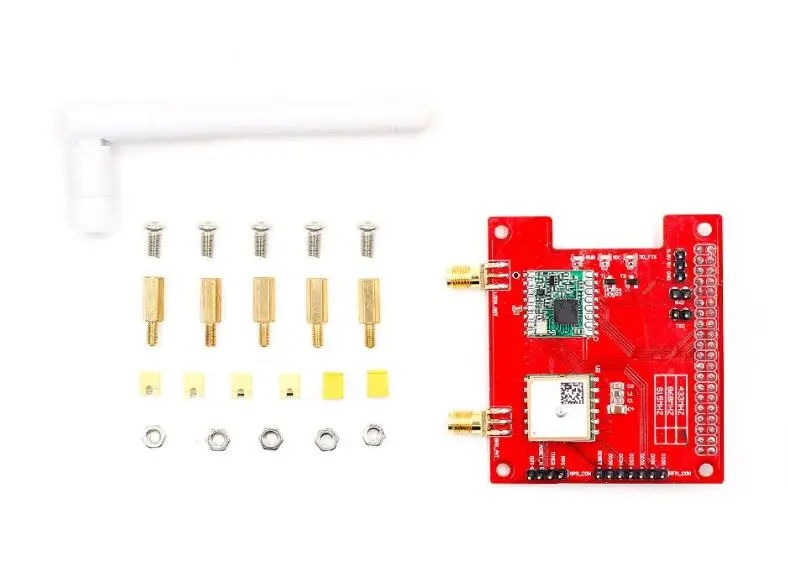

  • Посылка входит:

    • 1 х шляпа Lora/GPS
    • 4 х латунные цилиндры
    • 4 винта
    • 4 гайки
    • 1 х клеевая антенна (868 МГц, 433 МГц или 915 МГц в зависимости от заказа
