HDMI к HDMI и CVBS видео преобразователь Поддержка NTSC и PAL два стандартных ТВ форматов применяется к STB XBOX360 PS3 HD плееров

   Спасибо за покупку этого товара. Для оптимальной производительности и безопасности, пожалуйста, внимательно прочитайте эти инструкции перед подключением, управлением или регулировкой этого продукта. Пожалуйста, сохраните это руководство для справки в будущем.

HDMI в CVBS преобразователь сигнала, который преобразует HDM видео сигнал или аудио сигнал в AV (CVBS) композитный видео сигнал и FL / FR стерео аудио сигналы, и HDMI сигналы; поддержка сигналов DVI system sideline. Помогает пользователям конвертировать высококачественный видеосигнал HDMI в обычный CVBS сигнал (стандартное разрешение 480i, 576i,). Так что можно воспроизводить на ТВ, VHS видеомагнитофон, DVD рекордеры и т. Д. Поддерживает NTSC и PAL два ТВ-формата.

. Аппаратное преобразование, подключи и работай без драйвера программного обеспечения

. Совместимость HDMI1.3

. Поддержка NTSC и PAL двух стандартных ТВ форматов

. Один HDMI вход, один AV выход, один стерео выход

Входы: HDMI x 1;

Выходы: AV x 1; L / R x 1; HDMI x 1

. HDMI вход: 480P, 576P, 720P, 1080I, 1080P @ 60 Гц

Совместим с режимом DVI 800x600,1024x768,1280x720,1280x102 1920x108 0/@ 60 Гц

Поддержка протокола HDCP, поддержка HDMI 1,3

CVBS выход: 480I, 576I

Аудиовыход: L/R каналы

Выход HDMI: обход HDMI

480P, 576P, 720P, 1080I, 1080P @ 60 Гц

Совместим с режимом DVI 800x600,1024x768,1280x720,1280x102 1920x108 0/@ 60 Гц

Размеры 100 мм (Ш) x115мм (Д) x 25 мм (В)

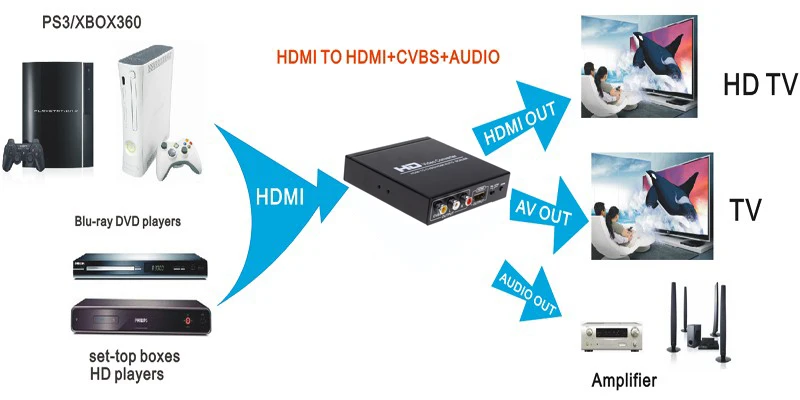

A. Гражданская промышленность: приставки, XBOX360, PS3, проигрыватели высокой четкости

B. Промышленный сектор: камера высокой четкости, видеокамера, с этим общим дисплеем устройство будет вместо большого экрана HDMI телевизионных мониторов, чтобы уменьшить стоимость и пространство.

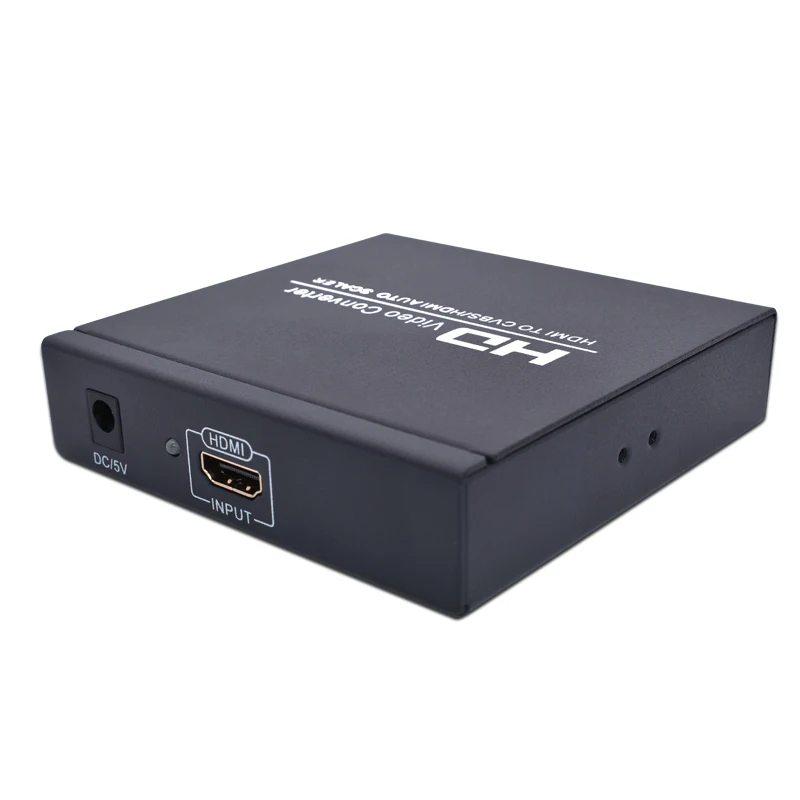

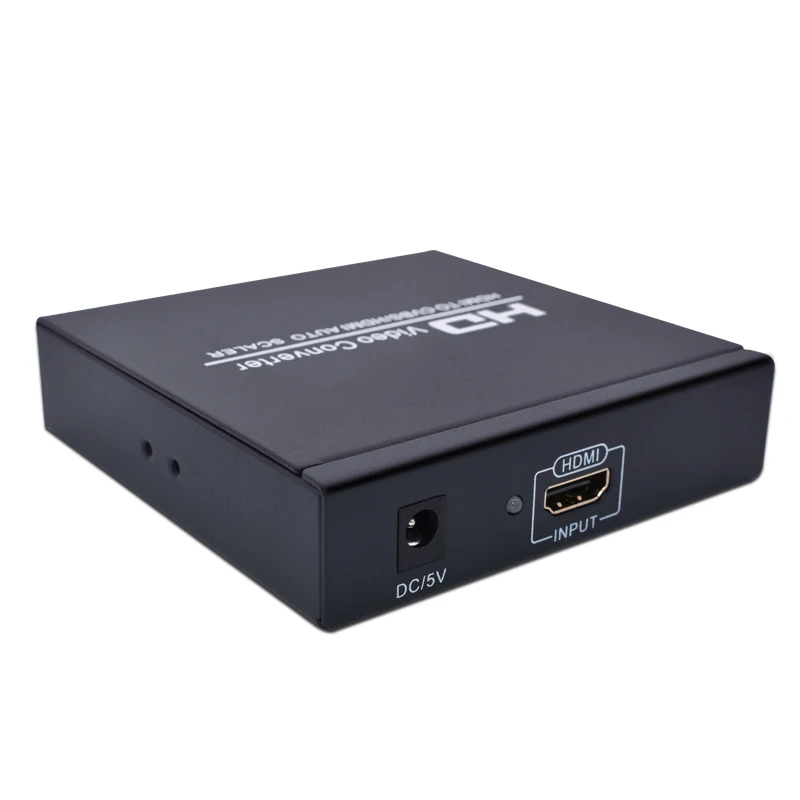

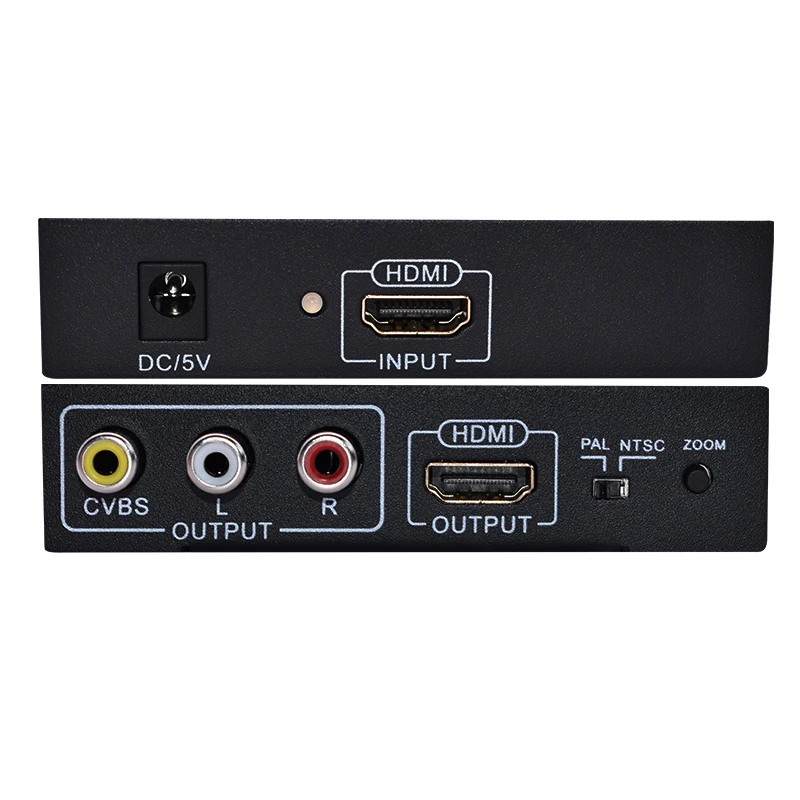

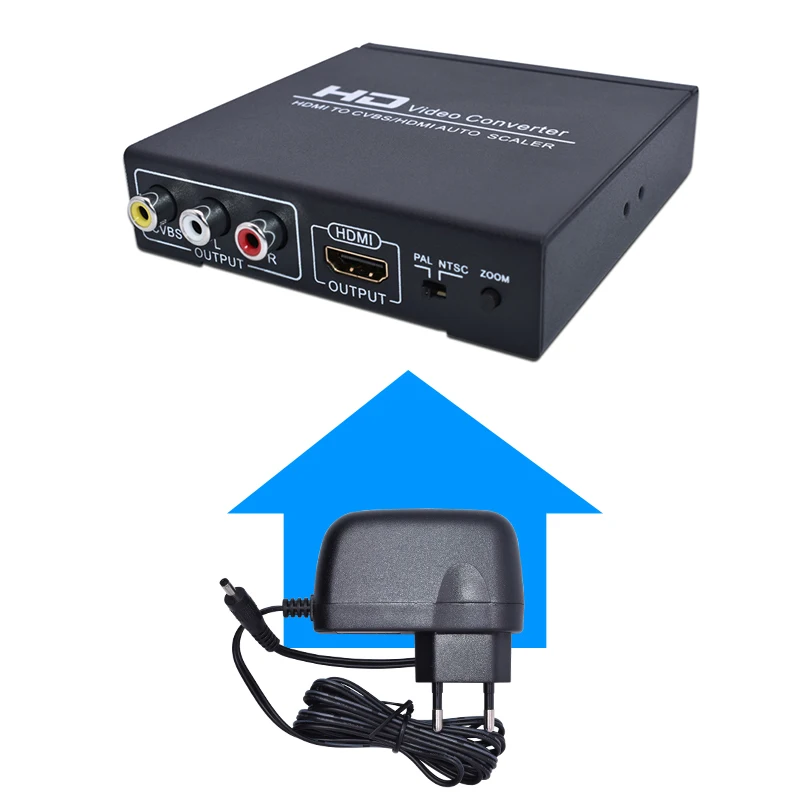

DC/5V IN ---------------------------------- Подключение внешнего адаптера питанияПостоянного тока в постоянный 5V

Светодиодный индикатор питания ------- (включенный светильник)

HDMI IN -------------- подключение XBOX360, PS3, HD DVD, HD плееров, HD камер и т. Д.

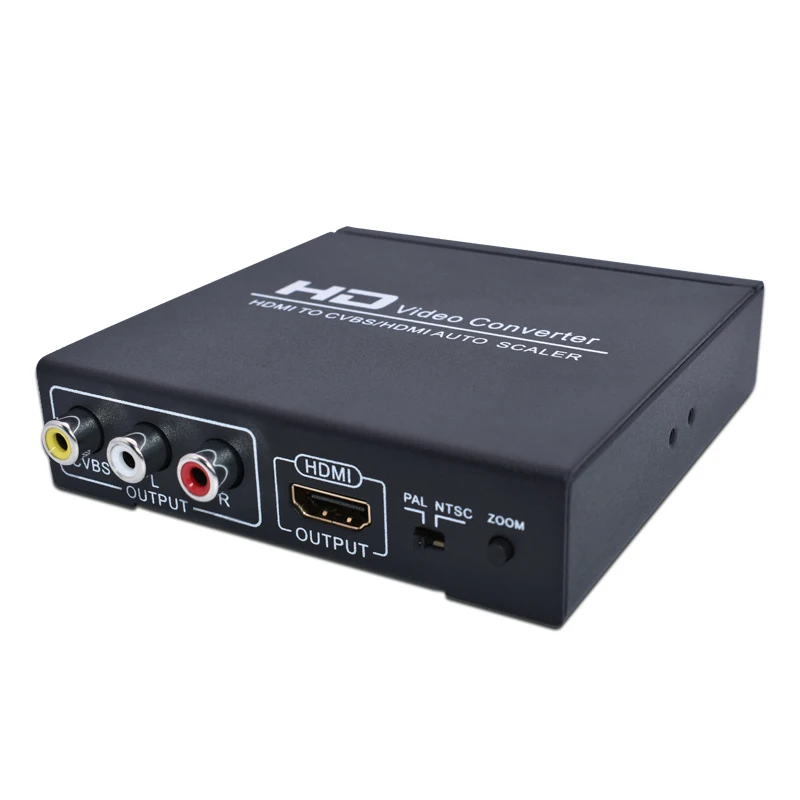

Видео-выход ------ подключение ТВ или видеоплеера с; CVBS интерфейс (NTSC / PAВ наличии)

L/R выход ------------------- аудиовыход

Выход HDMI --------------- подключение HD TV

PAL / NTSC -------------------- PAL и NTSC стандартный переключатель формата

Кнопка масштабирования: Измените размер изображения на экране

Скорость воспроизведения изображения: конкретные условия для ТВ-системы.

При сканировании изображение на выходе и на входе. Предположим, что входное изображение: ширина и высота is100x100, и размер экрана: 100x100. Если скорость воспроизведения составляет 98%, изображение на дисплее будет 8% от входного изображения, изображение на дисплее также будет 98% от входного изображения, а ширина и высота будут be98x98,

Из-за того, что большинство HD телевизоров на современном рынке, скорость воспроизведения изображения HDMI канала не может достигать 100% (скорость воспроизведения изображения для каждого телевизора бренда отличается, от 92% до 100%. )

Выходное изображение аналогичных конвертеров VGA-HDMI (720P/1080Poutput) на рынке может неполностью отображаться, в результате не все содержимое, которое выводится с компьютера, может быть просмотрено, или может быть черная граница вокруг телевизора после того, как он был увеличен с помощью функции увеличения/уменьшения ТВ, Это не может принести удовлетворительный эффект дисплея.

Кнопка масштабирования видеопреобразователей специально добавлена для решения этой проблемы. Кнопка Zoom может определить размер изображения на 100%-98%-96%-94%-92%-90% и скорость воспроизведения синхронного зума для обеспечения входного сигнала VGA различных брендов на 100% все фотографии показаны. В то же время у него есть функция памяти, которая может прийти в состояние до выключения питания.

Без выходной сигнал

A. Если светодиодный индикатор питания не является светильник, проверьте, не имеет ли входной доступ к источнику питания (AC110 ~ 220 В). Если светодиодный источник питания не является светильник, проверьте, является ли электронный обмен. Или внешний источник питания плохо

B. Светодиодный светильник, проверьте выходное устройство HDMI, настроенное на выход HDMI, кабель HDMI для повреждения, av-дисплейные устройства, независимо от того, подключен ли канал AV (CVBS) или нет

Нет цвета

A. Проверьте повреждения AV кабеля или нет.

B.NTSC-PAL форматы без соответствующего NTSC или PAL TV

Для уменьшения риска возгорания, поражения электрическим током или повреждения продукта:

1. Не подвергайте устройство воздействию дождя, влаги, капель или брызг и убедитесь, что на устройство не помещаются предметы, заполненные жидкостями, такими как вазы.

2. Не устанавливайте и не помещайте это устройство в книжный шкаф, встроенный шкаф или в другое замкнутое пространство. Убедитесь, что устройство хорошо проветривается.

3. Чтобы предотвратить риск поражения электрическим током или пожара из-за перегрева, не препятствуйте вентиляционным отверстиям устройства с газетами, скатертями, занавесками и аналогичными предметами.

4. Не устанавливайте вблизи каких-либо источников тепла, таких как радиаторы, тепловые регистры, печи или другие устройства.

5. Не размещайте источники обнаженного огня, такие как зажженные свечи на устройстве.

6. Очистите устройство только сухой тканью.

7. Отключите устройство во время штормов или при длительном использовании

8. Защищает шнур питания от попадания или защемления, особенно при подключении.

9. Используйте только вложения/аксессуары, указанные производителем

10. Обратитесь ко всему сервисному персоналу.
