Характеристики
PT100 PT1000 8 RTD Высокоточный Платиновое сопротивление Модуль сбора температуры MODBUS
История изменения цены
*Текущая стоимость 7250.62 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-19-2026 | 8628.6 руб. | 9059.64 руб. | 8843.5 руб. |
| Feb-19-2026 | 8555.36 руб. | 8983.56 руб. | 8769 руб. |
| Jan-19-2026 | 7178.49 руб. | 7537.82 руб. | 7357.5 руб. |
| Dec-19-2025 | 8410.35 руб. | 8831.61 руб. | 8620.5 руб. |
| Nov-19-2025 | 7323.21 руб. | 7689.31 руб. | 7506 руб. |
| Oct-19-2025 | 8265.25 руб. | 8678.73 руб. | 8471.5 руб. |
| Sep-19-2025 | 8193.6 руб. | 8603.14 руб. | 8398 руб. |
| Aug-19-2025 | 8120.22 руб. | 8526.44 руб. | 8323 руб. |
| Jul-19-2025 | 8048.28 руб. | 8450.1 руб. | 8249 руб. |
Описание товара
Modname = ckeditor
Глава 1 Введение продукции
А. Краткое описание
MB8RTD 8Способ высокоточного модуля сбора сопротивления платины, Платиновое сопротивление(PT100/PT1000 @ 385Два захватывающих тока соответственно500uA/250uA)Источник возбуждения с платиновым сопротивлением-это двойной программируемый источник возбуждающего тока, а точность и скорость приобретения выше и быстрее; Собранные данные аналогового сигнала изолированы через изоляциюRS485Выход интерфейса; Принятие модуляModbus-RTUКоммуникация может быть адаптирована кПЛК,DCSИ все виды программного обеспечения конфигурации.
Получение сигнала, ЦП и вход питания, RS485 связь, изоляция электрического сигнала, эффективно подавляет все виды последовательного режима и помех общего режима, для обеспечения точности данных, но также для обеспечения надежной работы модуля.
Два. Характеристика
1. Принимается стандартный протокол Modbus-RTU.
2. Тип входного сигнала может быть установлен в соответствии с их собственным каналом спроса.
3. Высокоточное получение сигнала: использование высокоточного 24 бит AD и двойного возбуждения, программируемого источника тока.
4. Изоляция канала сбора сопротивления платины, эффективно предотвращает Перекрестие канала.
5. Безопасность: изолированное получение сигнала, выход сигнала, источник питания, связь RS485 электрический сигнал.
6. Защита связи: RS485 выход сигнала связи интерфейс перенапряжения и защиты от перегрузки по току двойной.
7. Тип входного сигнала, формат связи может быть установлен программным обеспечением.
8. Защита от полярности.
Три. Технический индекс
| Проект | Параметр |
| AI Входной сигнал | 1.Вход каналы: 4 канала изолированное Аналоговое приобретение 2.Тип входного сигнала: Платиновое сопротивление (PT100/PT1000) 3.Платиновое сопротивление изоляции и приобретения каждого канала, эффективно предотвращает Перекрестие канала 4.Частота дискретизации: 8. 400mS на канал приобретения (каждый канал более 2,5 раз в секунду для отбора проб) 5Разрешение: 24 бит AD приобретение 6.Схема сбора и изолированная ЦП защита напряжения: 1500 В |
| RS485 Выход связи | 1.Протокол связи: MODBUS-RTU 2.Тип интерфейса: RS485. Изоляция выходного интерфейса связи, защита от перенапряжения и перегрузки по току двойной 3.Скорость передачи данных: 1200BPS, 2400bps., 4800bps, 9600bps, 19200bps 38400bps57600bps, 115200bps. 4..: Нет паритета, паритета бит, паритета 5. Настройка: адрес модуля, скорость передачи данных, паритетные биты могут быть установлены по 6.Схема связи и ЦП Изолированная защита напряжения: 1500 В |
| Размер модуля | Индивидуальный Размер модуля:115 мм* 90 мм * 40 мм |
| Метод установки | СтандартDINУстановка направляющей или фиксация винта |
| Рабочая среда | Температура: -10 ~ + 55 Температура влажности: 35 ~ 85% (не роса) |
| Рабочий источник питания | 1.Напряжение источника питания: 10 В ~ 30 В. Широкий спектр источников питания, источник питания с защитой от полярности 2.Потребляемая мощность: менее 3 Вт |
Четыре. Точность измерения
| Входной Тип | Диапазон измерения | Разрешение дисплея | Точность |
| Rtd | PT100(-200 - 850) | 0,1C/0,01 температура | 0.05% |
| PT1000(-200 - 850) | 0,1C/0,01 температура | 0.05% |

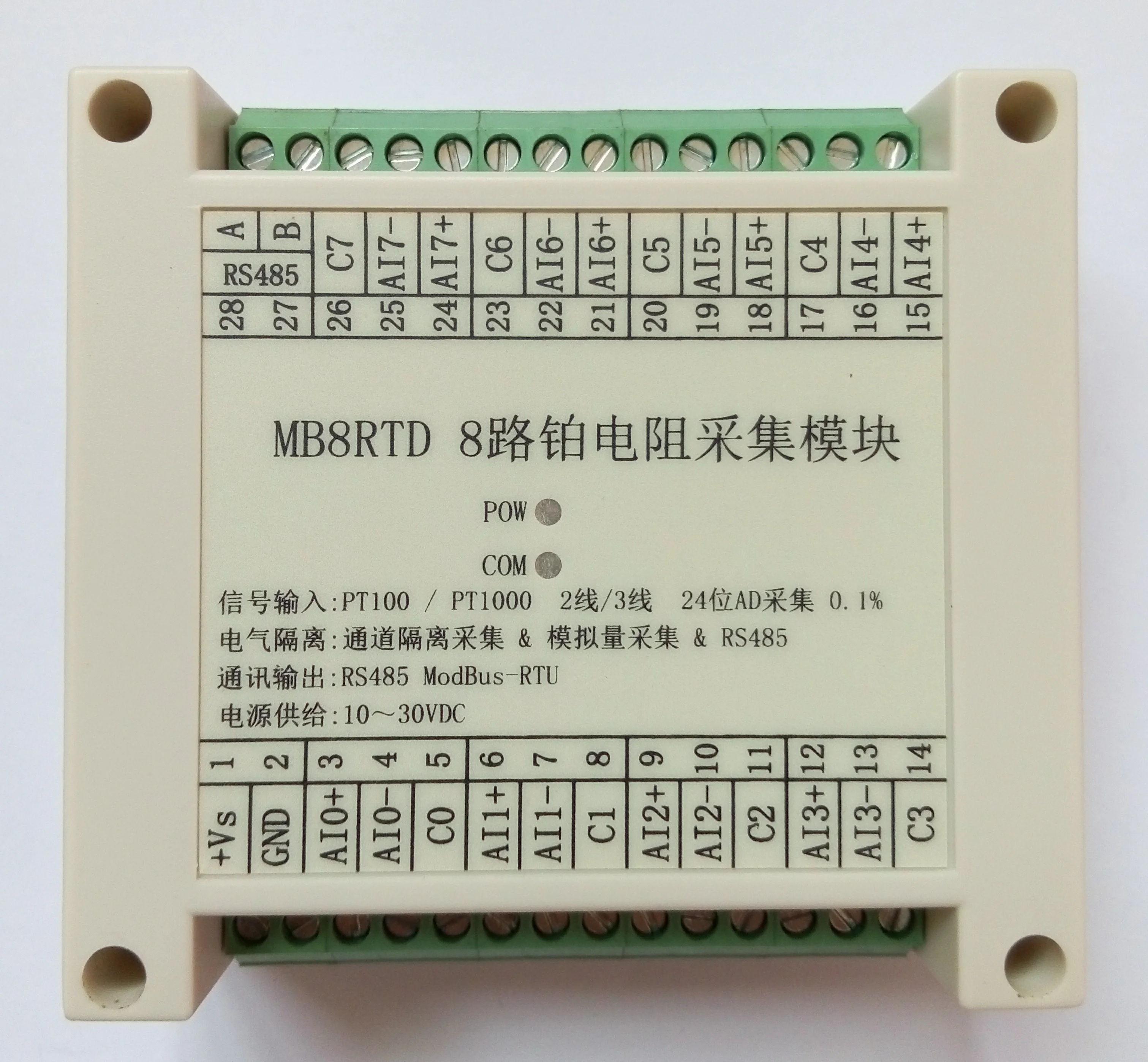

Пять. Внешний вид продукта
Шесть. Описание функций индикатора модуля и переключателя
1. POW;Индикация состояния работы модуля
А.Зеленый светильник: модуль работает в рабочем состоянии. B. Красный светильник: параметры конфигурации модуля были написаны, необходимо повторно включить.
2. COM:Индикация состояния связи
А.Мигающий зеленый светильник: Красный светильник, мигающий B. Получает модуль передачи данных:
C.Зеленый светильник: A и B с проводом связи RS485 подключены или отключены.
3. Правый переключатель сброса модуля
А. Когда параметры связи (адрес модуля, скорость передачи данных, паритет) не знают и не могут установить связь с контактным модулем, решение заключается в сбросе параметров связи; мы используем зажим, чтобы удерживать переключатель сброса не открыт, через 5 секунд после модуля [POW] Красный светильник, отпустите переключатель сброса, параметры связи были сброшены, до тех пор, пока модуль питания после времени перезапуска, параметры связи модуля были сброшены.
B. Параметры связи после сброса: Адрес: 1, скорость передачи данных: 9600bps, паритет: нет.

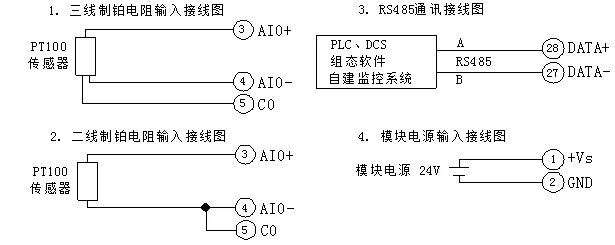

Семь. Типичная схема подключения
Восемь. Определение терминала
| Терминал | Название | Объяснение | Терминал | Название | Объяснение | |
| 1. | + Vs | Вход питания + | 28 | A | RS485 AКоммуникация + | |
| 2. | GND | Вход питания- | 27 | B | RS485 BКоммуникация- | |
| 3. | AI0 + | Аналоговый Входной канал 0 положительного конца | 26 | C7 | Платиновый резистор вход 7 | |
| 4. | AI0- | Аналоговый Входной канал 0 отрицательный конец | 25 | AI7- | Аналоговый Входной канал 7 отрицательный конец | |
| 5 | C0 | Платиновый резистор вход 0 | 24 | AI7 + | Аналоговый Входной канал 7 положительного конца | |
| 6 | AI1 + | Аналоговый Входной канал 1 положительный конец | 23 | C6 | Платиновый резистор вход 6 | |
| 7 | AI1- | Аналоговый Входной канал 1 отрицательный конец | 22 | AI6- | Аналоговый Входной канал 6 отрицательный конец | |
| 8 | C0 | Платиновый резистор вход 1 | 21 | AI6 + | Аналоговый Входной канал 6 положительного конца | |
| 9 | AI2 + | Аналоговый Входной канал 2 положительного конца | 20 | C5 | Платиновый резистор Вход 5 | |
| 10 | AI2- | Аналоговый Входной канал 2 отрицательный конец | 19 | AI5- | Аналоговый Входной канал 5 отрицательный конец | |
| 11 | C2 | Платиновый резистор вход 2 | 18 | AI5 + | Аналоговый Входной канал 5 положительного конца | |
| 12 | AI3 + | Аналоговый Входной канал 3 положительного конца | 17 | C4 | Платиновый резистор вход 4 | |
| 13 | AI3- | Аналоговый Входной канал 3 отрицательный конец | 16 | AI4- | Аналоговый Входной канал 4 отрицательный конец | |
| 14 | C3 | Платиновый резистор вход 3 | 15 | AI4 + | Аналоговый Входной канал 4 положительного конца |

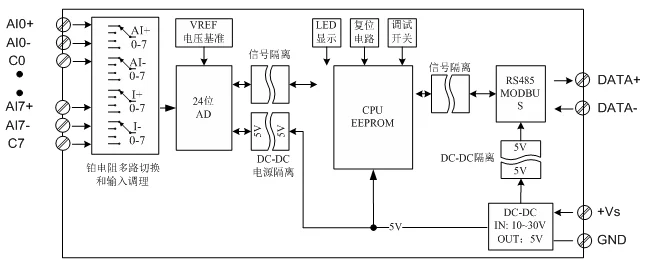

Девять. Схема блока схемы
Вторая частьModbusСпецификация протокола регистрации и связи
А. Модуль поддерживает код функции MODBUS и диапазон адресов
| Тип регистра | Диапазон адресов | Функциональный код | Спецификация функционального кода |
| Входной регистр |
