0-± 12 в аналоговый контрольный сигнал четыре квадранта вперед Реверс 90 в 110 в 180 в 220 В постоянного тока щеточный двигатель регулятор скорости 10A

Модель: 115/230RT10AL

Описание продукта:

Эти пульты управления двигателем постоянного тока с передним ходом представляют собой положительные отзывы о контроллерах двигателей и могут управлять двигателями в двунаправленном режиме. Он обеспечивает четыре квадранта операции, которые могут реализовать положительный и обратный крутящий момент в двух направлениях скорости.

1. Подходит для постоянного магнита, раздельного возбуждения двигателя постоянного тока

2. Большой крутящий момент для низкоскоростного запуска.

3. Механические характеристики твердости, статическая погрешность 1%.

4. Широкий диапазон регулирования скорости (0-макс).

5. Быстрый процесс динамического отклика. (регулируемый)

6. Автоматический и плавный процесс перехода во время ускорения или замедления.

7. Настройка тока и ограничение по току (если заданное значение тока превышено, драйвер автоматически прекращает выход).

8. Настройка функций положительного и противоположного мягкого запуска/мягкого времени остановки (регулируется)

9. Включите функцию блокировки.

10. Возможно положительное вращение и обратное вращение.

11. Двойная замкнутая петля PI регулировка (ток и напряжение), отзывы о замкнутом цикле выбираются.

12. Выбор режима управления скоростью и режима управления крутящим моментом.

13. Инерционная Планерная остановка и Тормозная остановка выбираются.

14.Входное напряжение и выходное напряжение выбираются.

Спецификация для мягкого пуска 180V контроллер скорости двигателя постоянного тока

1. Входное напряжение переменного тока: 115 В переменного тока/230 В ± 10%
2. Переменного тока Частота: 50/60 Гц
3. Диапазон напряжения Amarture (при входе 115VAC): 0- 9 0VDC
4. Диапазон напряжения Amarture (при входе 230VAC): 0- 9 0V /0-180VDC
5. Напряжение возбуждения (при входе 115 В переменного тока):100/50 В постоянного тока
6. Напряжение возбуждения (при входе 230 В переменного тока): 200/100 В постоянного тока
7. Максимальная Несущая способность: 150%, две минуты
8. Рабочий диапазон температуры в помещении: 0-50 ℃
9. Диапазон скорости в открытом цикле (соотношение): 50:1
10. Диапазон скорости в замкнутом цикле (соотношение): 80:1
11. Регулировка нагрузки арматуры Отзывы: ± 1%
12. Регулирование замкнутого цикла Отзывы: ± 1%
13. Регулировка линии переменного тока: ± 0.5%
14. Диапазон тока DC: 1.7A, 2.5A, 5.0A, 7.5A, 10A
15. Ускорение скорости вперед/назад: 0,1 S- 15S


Обзор продукта

0-± 12 в аналоговый контрольный сигнал четыре квадранта вперед Реверс 90 в 110 в 180 в 220 В постоянного тока щеточный двигатель регулятор скорости 10A

Контроллер постоянного тока Thie SCR имеет функцию дополнительного соединительного провода заказчика, который должен быть установлен Перед внедрением управления (см. Схему). Перед отправкой указываются жирные буквы.

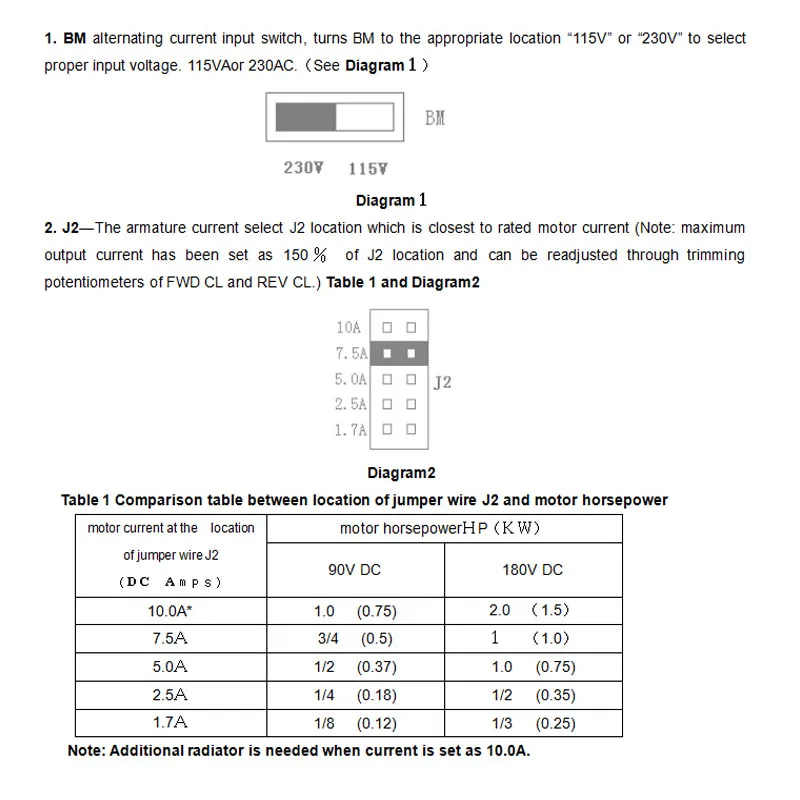

1. Переключатель переменного тока BM, выберите подходящее входное напряжение.

2. J2-Выберите максимальный ток (максимальный ток контроллера должен быть 150% от номинального тока двигателя)

3. J3-motor напряжение арматуры, установите J3 в соответствующее место «A90» или «A180» для выбора необходимого напряжения арматуры.

4. J4-вход аналогового сигнала, входной сигнал терминала был изолирован.

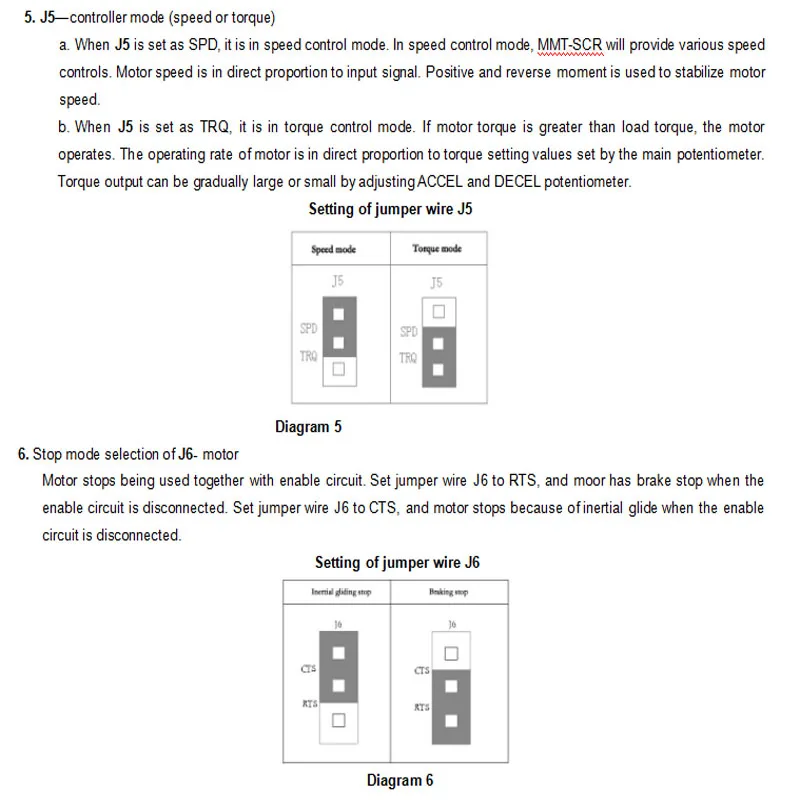

5. Режим J5-controller (скорость или крутящий момент)
A. Когда J5 установлен как SPD, контрольный сигнал контролирует скорость двигателя.
B. Когда J5 установлен как TRQ, контрольный сигнал контролирует крутящий момент двигателя.

6. Выбор режима остановки двигателя J6
Остановки двигателя используются вместе с включенной схемой.

Установите перемычку J6 на RTS, и двигатель имеет стоп-сигнал при отключении цепи включения.

Установите перемычку J6 к CTS, и двигатель останавливается из-за инерционного скольжения, когда схема включения отключена.

Инструкции по регулировке потенциометра (увеличение вперед)

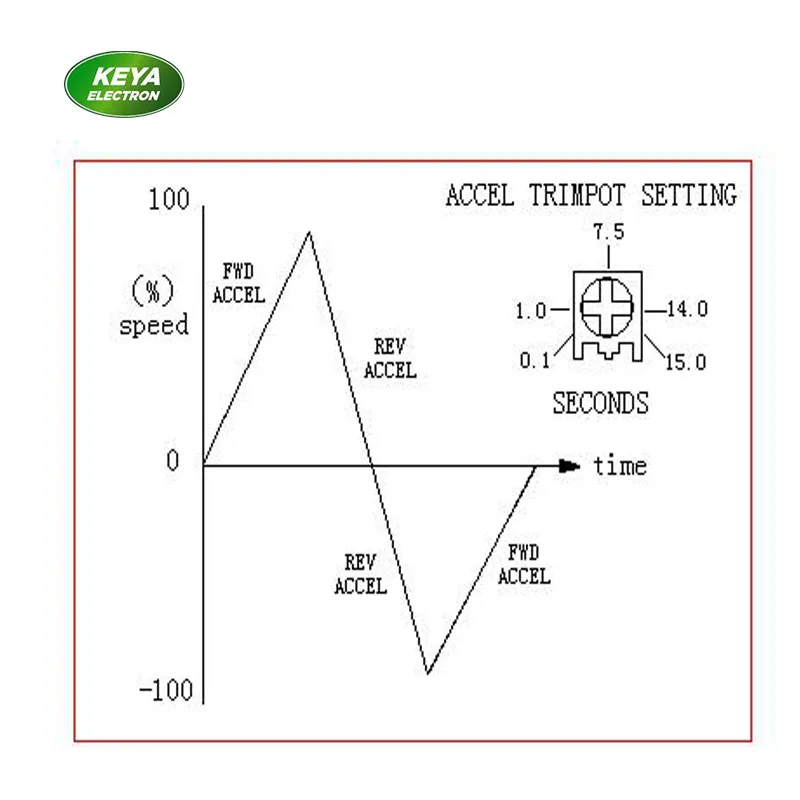

1. FWD ACCEL
Отрегулируйте подъемный наклон (а именно время подъема) в прямом направлении 0,1 S-15S
2. REV ACCEL
Отрегулируйте подъемный наклон (а именно время подъема) в обратном направлении 0,1 S-15S

3. Положительный (обратный) предел тока: FWD(REV) CL
Настройте потенциометр для установки положительного (обратного) тока. Значение тока определяет максимальное значение крутящего момента двигателя, которое составляет 150% от тока, установленного перемычкой провода J2.
4. Регулировка компенсации момента: IR
Отрегулируйте потенциометр для стабилизации скорости двигателя при различных нагрузках.
5. Максимальный предел скорости: Макс.
Настройте потенциометр скорости до максимума, а затем Отрегулируйте максимальный потенциометр SPD для установки максимальной скорости двигателя.

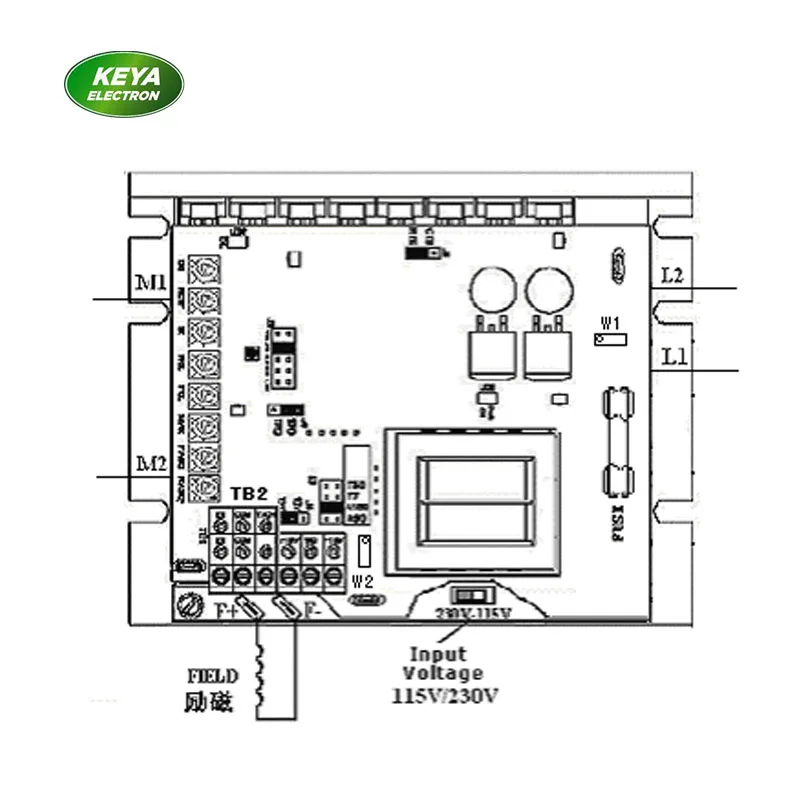

Соединительный кабель
1. Линия переменного тока-Подключение линии переменного тока к L1 и L2.(Убедитесь, что BM установлен в соответствии с используемым в настоящее время напряжением линии переменного тока.)

2. Арматура двигателя-подключение электродвигателя к клемме M1 (+) и клемме M2 (-).

3. Возбуждение-только для отдельно взволнованного двигателя. Не используйте это для других целей.
Подключите напряжение возбуждения двигателя к терминалу F + и F-, двигатель 90VDC соответствует 100VDC, двигатель 180VDC соответствует 200VDC.

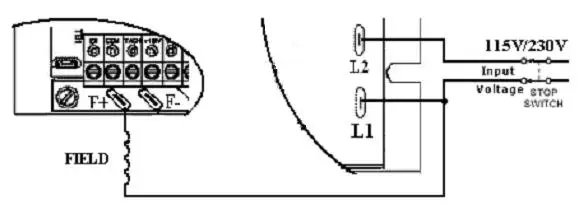

Для двигателя половинного возбуждения напряжения, 90VDC соответствует 50VDC, 180 VDC соответствует 100VDC, затем подключить шунтирующее поле двигателя к терминалу F + и L1.

4. Заданный потенциометр-данный потенциометр может использовать различные способы получения
Терминал «COM», «+ 12», «SIG» и «-12» изолированы от входа.

4,1 только для двунаправленной работы-при использовании реверсивного контакта.

Режим подключения двухнаправленного режима подключения двухнаправленного потенциометра

4,2 контроль сигнала-аналоговое напряжение может использоваться для замены заданного потенциометра.

5. Включите переключатель, Управляйте запуском и остановкой двигателя.
