Описание товара

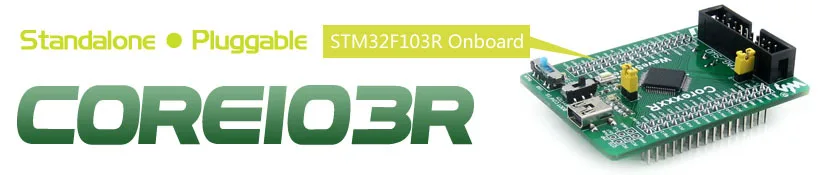

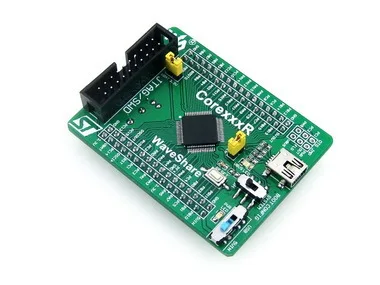

STM32F103RCT6 STM32 MCU основной плате, полный IO расширитель, JTAG/SWD интерфейс отладки
обзор
Core103R это STM32 MCU основной плате предназначен дляSTM32F103RCT6, поддерживает дальнейшее расширение. это идеальное место для начала разработки приложений с STM32F семьи.
- Minimal готова к запуску системы, объединяет часы цепи, USB цепи управления, USB разъем, и т. д.
- все Ввода/вывода доступны по заголовкам контактов
- JTAG/SWD программирования/отладки интерфейс
- 2.54 ммзаголовок шаг, право быть подключен в вашей доски приложений

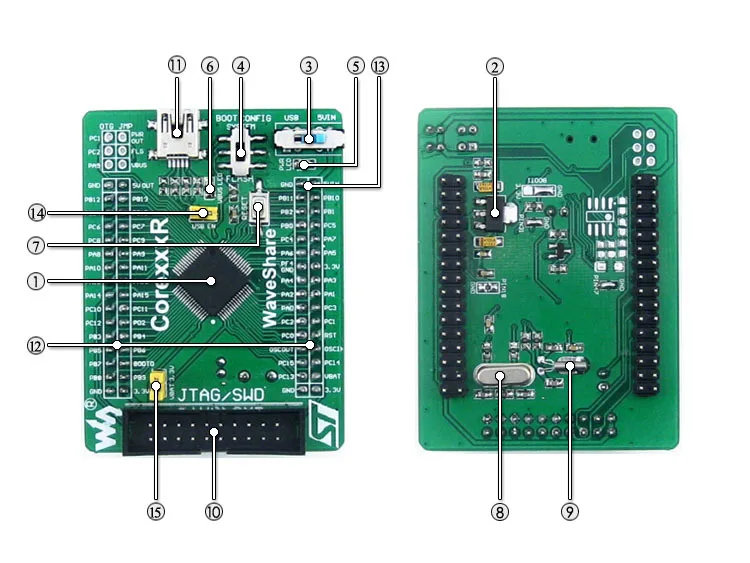

, что ' ы На Борту
- STM32F103RCT6:высокая производительность STM32 MCU которая включает:
- Core:Cortex-M3 32-разрядный RISC-
- рабочая Частота:72 МГц, 1.25 DMIPS/Мгц
- рабочее Напряжение:2-3.6 В
- пакет:LQFP64
- воспоминания:256kB Flash, 48kB SRAM
- MCU коммуникационные Интерфейсы:
- 3 xSPI, 5 xUSART, 2xI2S, 2xI2C, 1 1xsdio, 1 х usb, 1 xCAN
- AD & DA преобразователи:3 х AD (12-бит, акции 16 каналов); 2 х Д. А. (12-разрядная версия)
- отладка/Программирование:поддержка JTAG/SWD (серийный провод отладки) интерфейсы, поддерживает ИАП
- AMS1117-3.3:3.3 В регулятор напряжения
- выключатель питания,питание от 5Vin или соединение USB
- выбор режима загрузки,для конфигурирования BOOT0 штифт
- индикатор питания
- VBUS LED
- кнопка сброса
- 8 М кристалл
- 32.768 К кристалл,для внутреннего RTC с калибровкой
- JTAG/SWD интерфейс:для отладки/программирования
- USB разъем,используется для установления USB связь между ПК и STM32 развития борту
- булавки MCU расширитель,VCC, ЗЕМЛЯ и все Ввода/вывода доступны на разъемах расширения для дальнейшего расширения
- 5Vin выносной,5 В вход питания
- USB перемычка
- короткая перемычка для включения функции USB
- открыть перемычку для отключения от связанных портов Ввода/Вывода
- VBAT перемычка выбора
- короткая перемычка использовать системы питания
- открыть перемычку для подключения VBAT к ВНЕШНЕМУ ИСТОЧНИКУ питания, таких как батареи

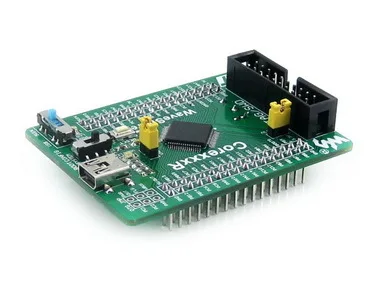

фотографии
примечание:
материнская плата или программист/отладчик в фото НЕ входит в цену.
Core103R предоставляет JTAG/SWD интерфейс отладки, пока не интегрировать любую функцию отладки, отладчик не требуется.
JTAG/SWD Интерфейсы
на рисунке 1, на рисунке 2 показана заголовка распиновка JTAG, SWD интерфейс соответственно
рисунок 1.Заголовок JTAG Распиновка
рисунок 2.SWD Заголовка Распиновка
Ресурсы для развития
Core103R совет ПО развитию STM32 поставляется с Руководством Пользователя CD в том числе ресурсов развития перечисленных ниже:
- сопутствующее программное обеспечение (KEIL и т. д.)
- примеры в C
- схема (PDF)
- разработка документации

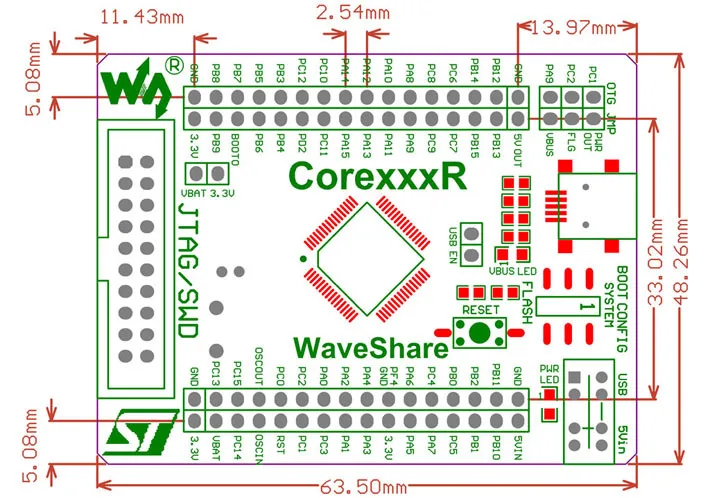

размеры
пакет Содержит
- Core103R х 1
- тип USB к Mini-B кабель x 1
- руководство пользователя CD x 1
