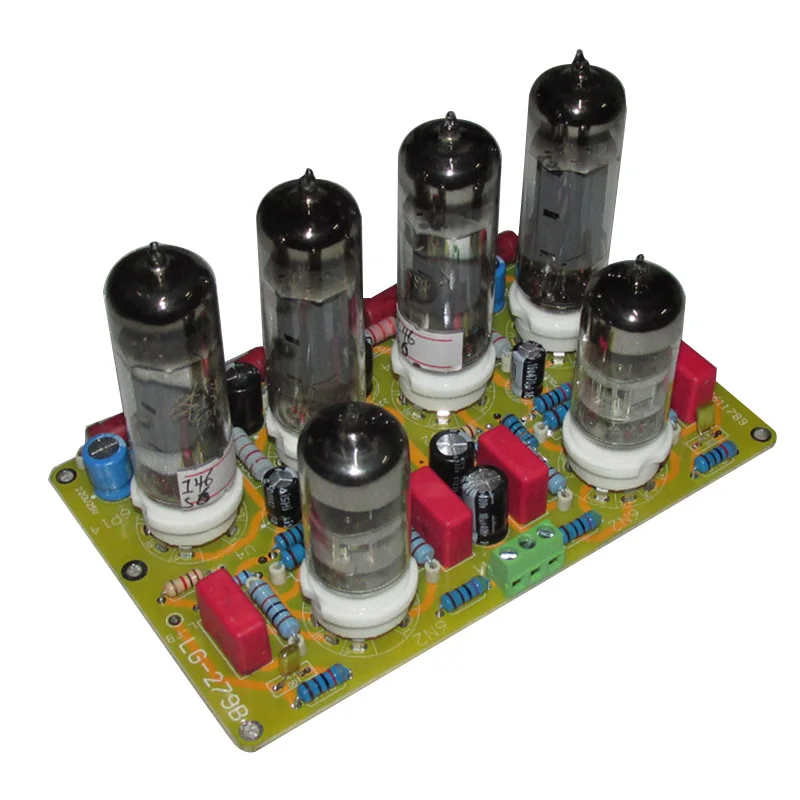

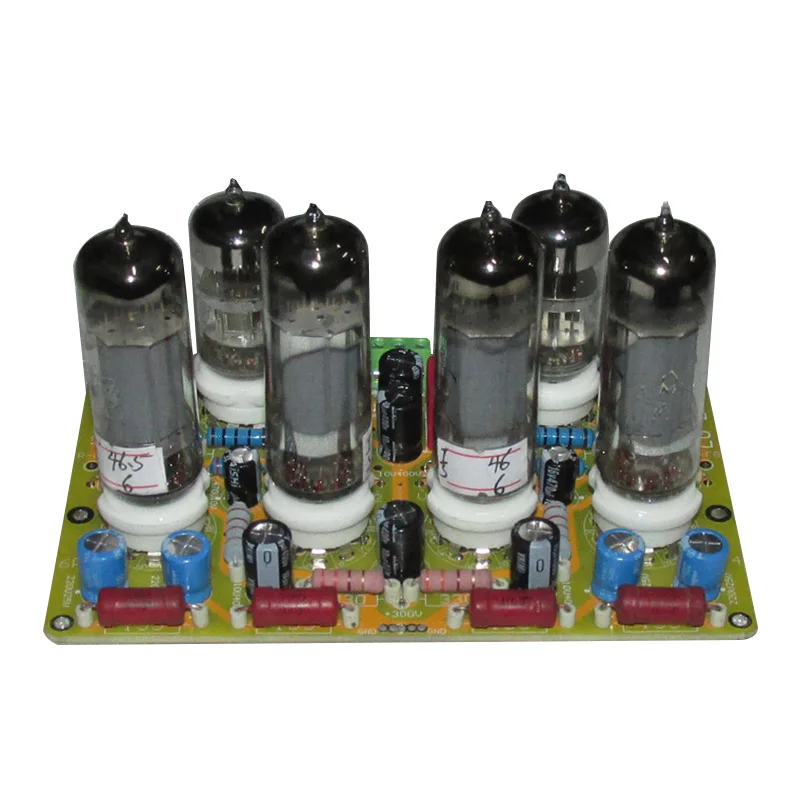

6n2 6p14 Dynaco линейный усилитель платы Push-pull стерео 10 Вт низкое искажение и низкий

6n2 6p14 Dynaco линейный усилитель платы Push-pull стерео 10 Вт низкое искажение и низкий

• ---

  Известный американский аудио Dynaco ламповый усилитель известен, и никто не знает об этом.

• ---

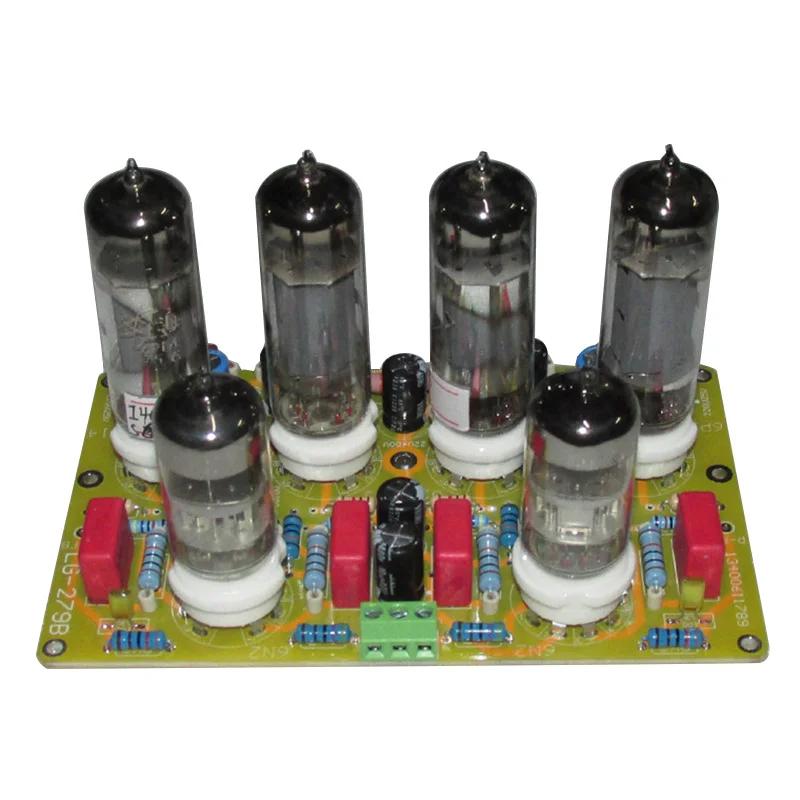

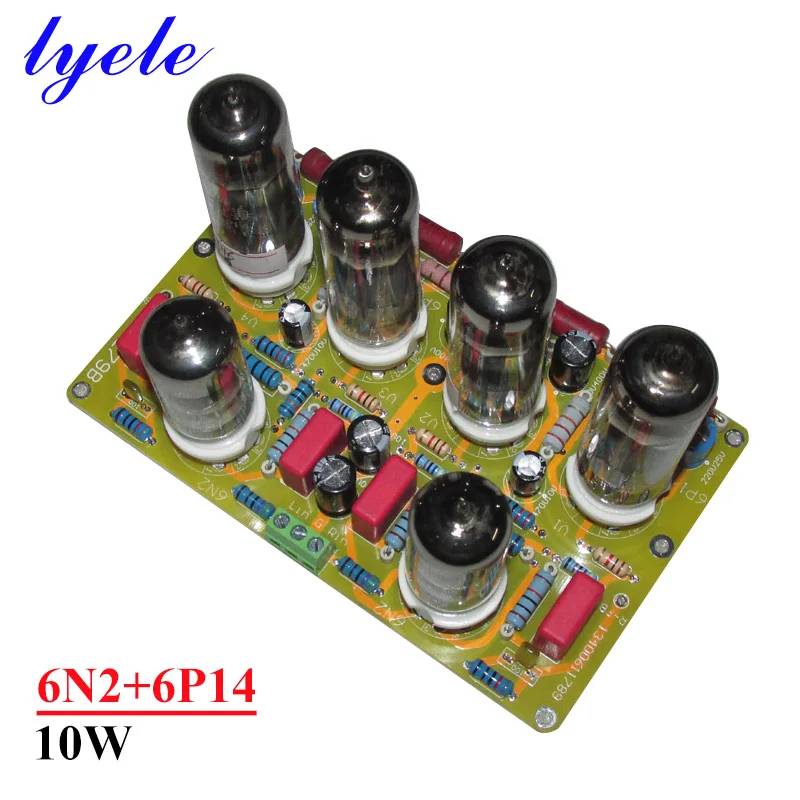

  Трубка Dynaco lineage line 6P14, 6N2 усиливает перевернутый выход push-pull, толкает трубку 6P14, 6 Трубок разработаны на доске для легкой установки.

• ---

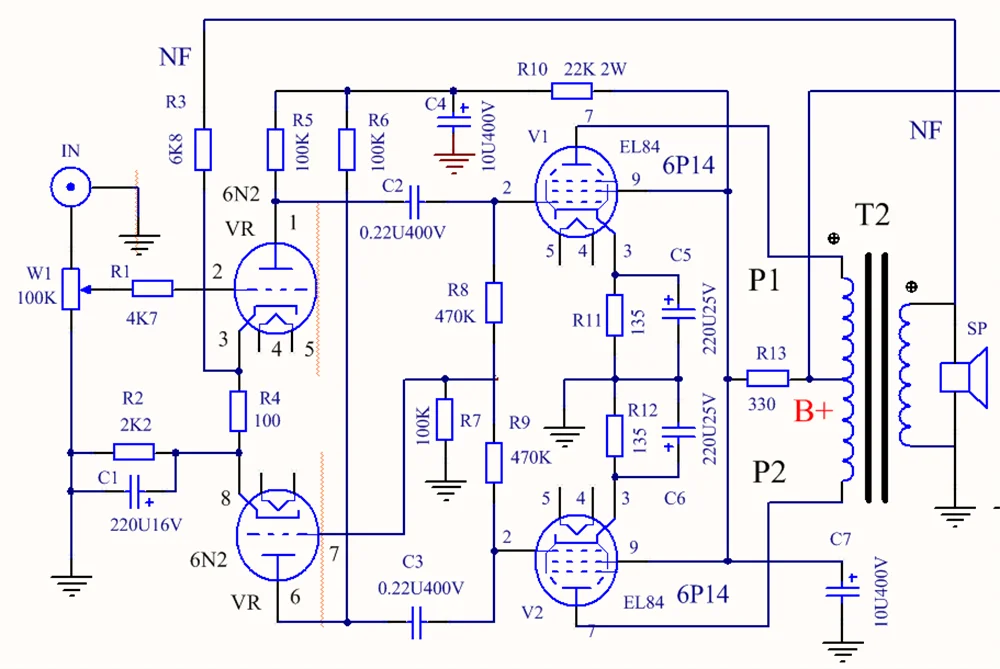

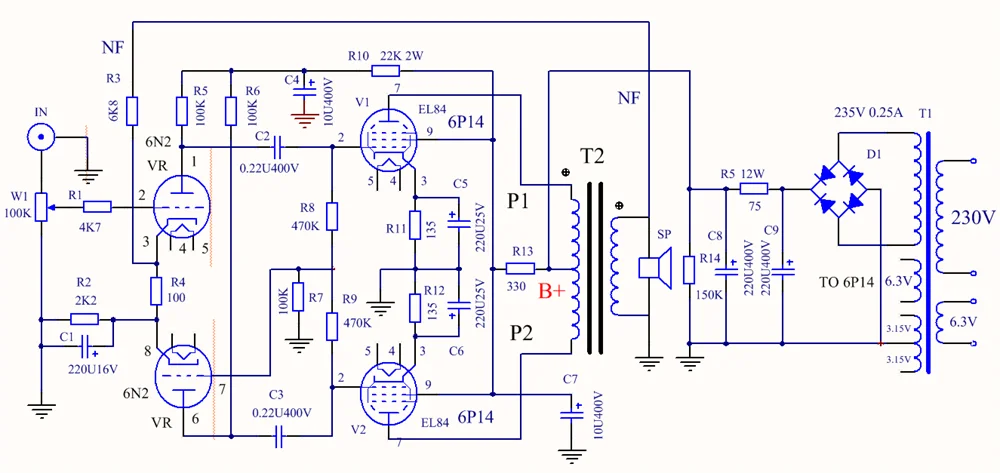

  Схема Dynaco является классической и продуманной. Трубка 6N2 имеет две роли, это и усиление напряжения, и автоматический инвертор типа баланса. Резистор 8,2 K является завершающим касанием. Этот резистор не только 6N2 катодный резистор смещения, но и перевернутый выходной трансформатор вторичный. Хвостик фазового уровня также является петлей отрицательные отзывы резистора в то же время! Он экономит детали и уменьшает дополнительный шум и искажение деталей.

• ---

  Этап питания имеет стандартную структуру, выходная мощность может достигать 10 Вт, а качество звука превосходное!

• ---

  Следующие чертежи только для справки, плата улучшена, и маркировка на доске должна превалировать!

• Плата усилителя должна быть внешне нажата с блоком питания и трансформатором, а блок питания фильтруется CRC. S/N всей машины может быть до-107дб A Взвешивание (абсолютное остаточное напряжение шума 160uV). Такой низкий уровень шума в основном только тогда, когда уши близки к динамику. Немного шума. Если используется Фильтр Индуктивности, это будет глазурь на торте.

• ---

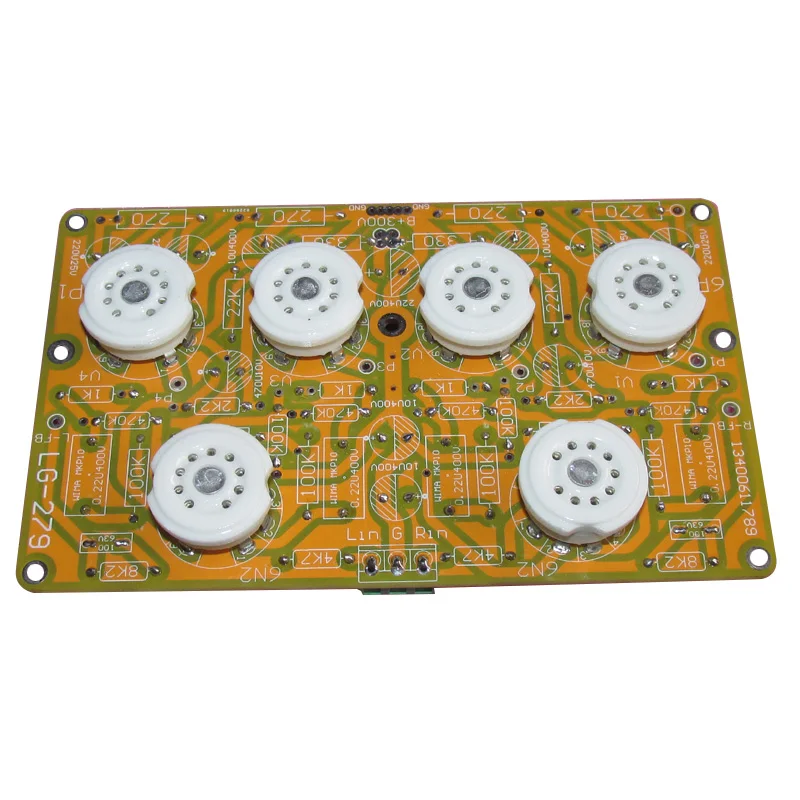

  Изысканная FR4 Двухсторонняя доска из стекловолокна, размер доски 148 × 91 мм, толщина доски 2 мм. Описание параметров, таких как сопротивление, емкость, напряжение и порты, отмечены на плате. Производительность цепи отличная, проводка разумная, и цепь Тихая. До тех пор, пока проводка верна, одноразовый успех-это быстрый путь к успеху.

• ---

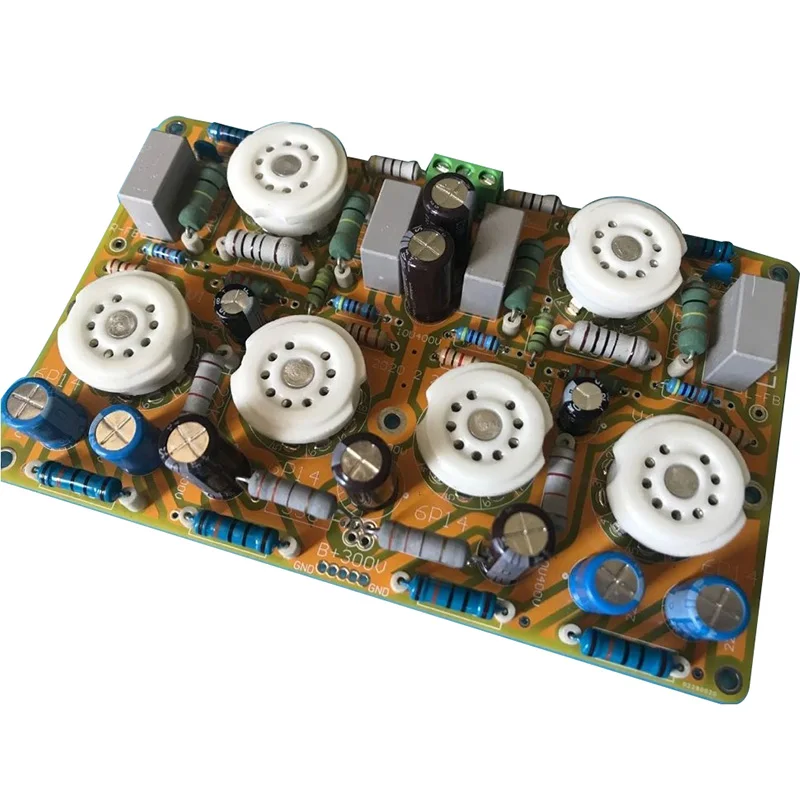

  Компонентный шаг ноги, основание шаг ноги, размер отверстия ноги и т. Д. Разработаны разумно, подходит для больших и малых мощных резисторов и конденсаторов. Держатели электронных труб предназначены для двух целей, а компоненты сопротивления и емкости могут быть собраны и сварены с обеих сторон.

• ---

  Розетки предназначены для круглых и плоских ножек. Отверстия для плоских ножек легче припаять, чем отверстия для круглых ножек и не протекает олово, и подходят для использования в различных электронных трубках DIY схем.

• ---

  Соберите посеребренные керамические розетки, импортные отечественные прецизионные пятикольцевые Металлические пленочные резисторы, Nikon, рубин и другие электролитические компоненты, а также немецкие компоненты с перекрестным соединением WIMA Weimar.

• ---

  Элемент RC имеет двухсторонние символы, которые могут быть собраны с обеих сторон, и трубка может быть открыта для установки. Примечание: гнездо трубы должно быть собрано в соответствии с символами, а не в обратном направлении.

• ---

  Идентификация порта на плате детализирована, и вход, выход, отзывы, источник питания, выходной трансформатор, катод отзывы порт проводки, нить и т. Д. Отмечены подробно, И монтажная проводка проста и не сложна.

Примечание:

• P1 и P3 на плате-это верхняя трубка, а P2 и P4-Нижняя трубка. Потенциометр громкости и источник питания не на плате и должны быть собраны отдельно. Вторичный полюс выходного трансформатора должен быть заземлен, и фаза выходного трансформатора не должна быть неправильно подключена.

Дополнительное описание цепи:

• Резистор с большим циклом отрицательных отзывы подключен к выходному терминалу динамика, и выходной терминал динамика 0 должен быть заземлен.

• Выходной режим этой линии-это стандартное соединение, а не трехступенчатое соединение.

• Для подавления и устранения накипи, вы можете добавить Балансирующий резистор на нити или попытаться Заземлить один конец нити.

Подтвердить:

• Компоненты на готовой доске отличаются из-за различных партий сборки. Типы, бренды, модели, спецификации и параметры некоторых компонентов будут немного отличаться. Компоненты и параметры, собранные на полученной плате, должны превалировать! Некоторые компоненты на печатной плате-это продукты, разбираемые вручную, а готовые платы тестируются и продаются нормально.
